BEARINX-MAP - Gördülőcsapágyak MBS modellezése

BEARINX-MAP: Gördülőcsapágyak MBS (multi-body simulation) modellezése

A hardverek és méginkább a szoftver-eszközök jelenlegi fejlesztései lehetővé teszik az egyre bonyolultabb modellek egyre részletgazdagabb szimulálását. A teljes rendszerek megtervezéséhez az egyes komponensek, illetve azok kölcsönhatásainak kiváló ismerete szükséges.

A szimulációs szoftverben választható különböző lehetőségek alapján el lehet dönteni, hogy a teljes modellre vagy alegységeire vonatkozzon a szimuláció. A Schaeffler évek óta végez fejlesztéseket gördülőcsapágy-modellek és számítási eszközök kapcsán, ennek jó példája a BEARINX.

Hogy lehet alkalmazni a BEARINX-MAP eszközt?

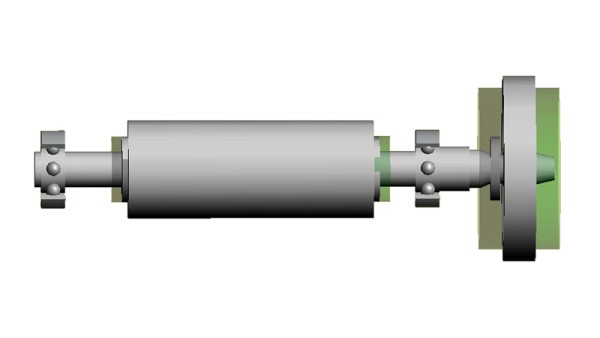

Gördülőcsapágyak MBS modellezése

A szimuláció és a hozzátartozó modell mindig a valóság kivonata. A kívánt absztrakciós szint és modell kialakításához szükséges a teljes rendszer ismerete. A komplex modell nem feltétlenül a legjobb, az egyetlen helyes modell. Az egyszerű modell pedig nem azt jelenti, hogy az rosszabb, mint más, bonyolultabb modell. Ami igazán döntő, az az aktuális rendszerről újonnan szerzett tudás. Számos lehetőség adott a csapágy-modellezésére a multi-body szimuláció lehetőségének alkalmazásával.

Lineáris jellemzők

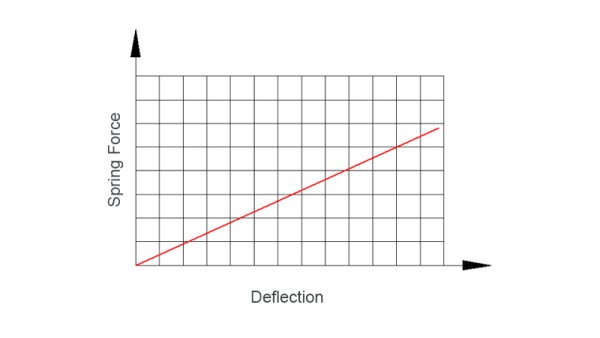

Lineáris rugó
Előnyök:
  • alkalmas csapágyazási pont körüli szimulációkra
Hátrányok:
  • a nemlineáris viselkedést nem modellezi
  • nincs modellezve a csapágyhézag
  • a felületek egymásra gyakorolt hatását nem veszi figyelembe

Nemlineáris jellemzők

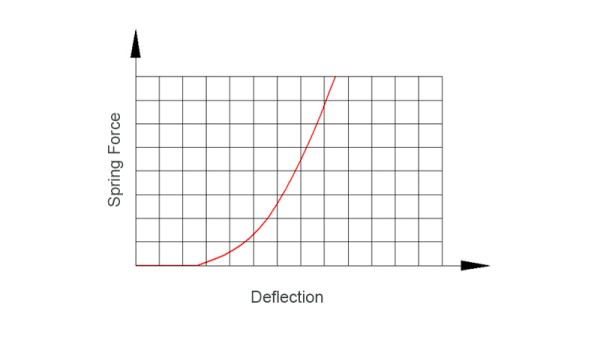

Nemlineáris rugó
Előnyök:
  • a nemlineáris viselkedés modellezése
  • a csapágyhézag modellezése
Hátrányok:
  • a felületek egymásra gyakorolt hatását nem veszi figyelembe

Merevség mátrixok

Előnyök:
  • alkalmas csapágyazási pont körüli szimulációkra
  • a felületek egymásra gyakorolt hatását jól modellezi (a kapcsolódási feltételeket figyelembe veszi)
Hátrányok:
  • a nemlineáris viselkedés nincsen modellezve
  • a csapágyhézagot nem veszi figyelembe

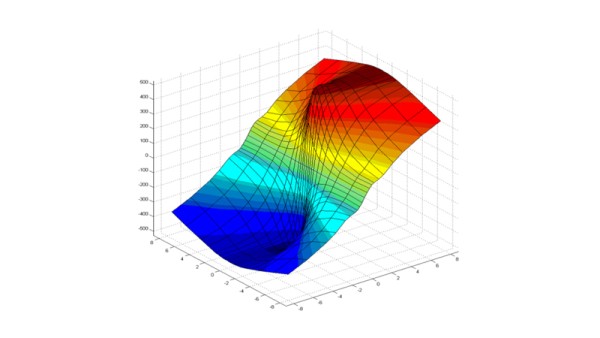

BEARINX-MAP (jellemző mező)

Merevség-jellemző mező
Előnyök:
  • a nemlineáris viselkedés jól modellezett
  • a felületek egymásra gyakorolt hatása (a kapcsolódási feltételek szerepelnek)
  • a csapágyhézagot jól modellezi
  • nagyon széles terhelési spektrumot modellez
  • a csapágyra kifejthető maximális nyomás mértékét figyelembe veszi
Hátrányok:
  • fokozott memóriahasználat
