INA forgóasztalos csapágyak (YRTSMA)

Termékleírás

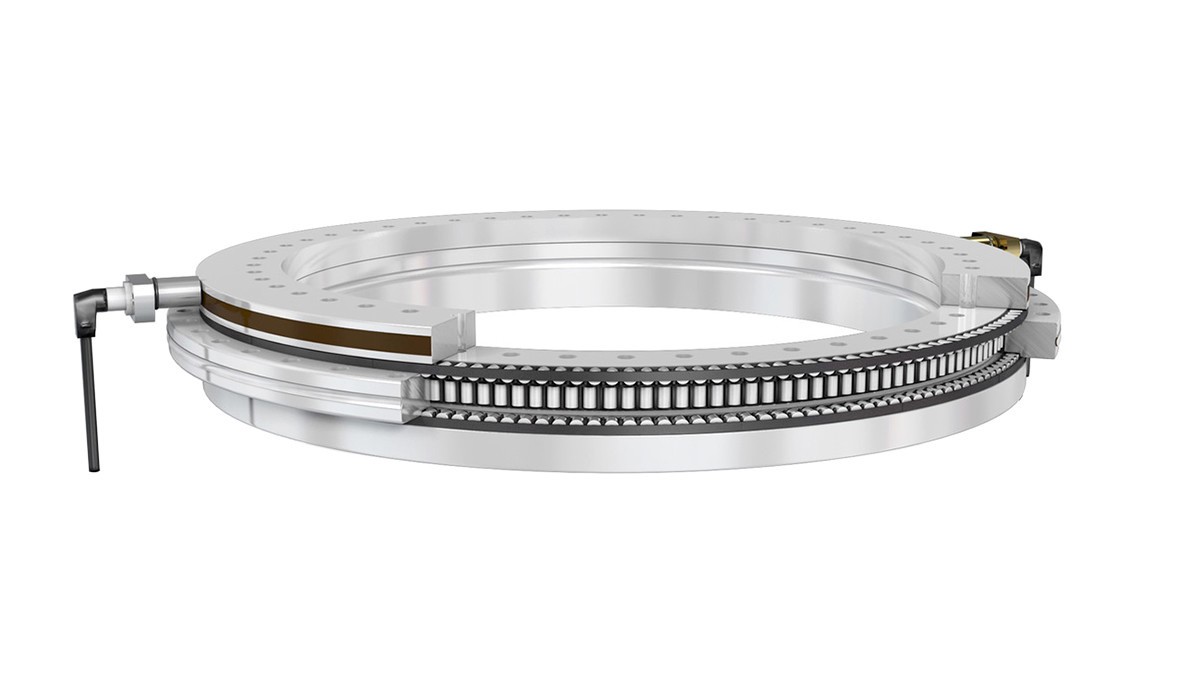

INA forgóasztalos csapágyak (YRTSMA)

A forgóasztalos mérőrendszer telepítésének ideális helye közvetlenül a csapágytartó belsejében helyezkedik el. Ez a megoldás, vagyis a tengelyre integrált mérőrendszer jóval nagyobb pontosságot biztosít a rendszernek ahhoz képest, mintha a mérőegység távol lenne a mérendő csapágytól. Az YRTSMA forgótengely-csapágy radiális ütése olyannyira kicsi, hogy azt ebben a precíziós összeállításban előnyösen lehet használni.

Az ABSYS (AMO) induktív mérési módszer egy strukturált mérettábla érintésmentes letapogatásán alapul, amely közvetlenül a csapágy belső gyűrűjére erősítve mérőgyűrűként működik. Az elektronikus értékelési rendszer beépül a mérőfejbe úgy, hogy a rendszer közvetlenül a vezérlőrendszerhez csatlakoztatható. Az a mérőfej, amellyel a mérettáblát beolvassák, oly módon van kialakítva, hogy közvetlenül a csapágy külső gyűrűjére csavarozható, a mérőgyűrűtől légüres tér választja el, így nincs szükség az igazítására. A mérőfej kívülről könnyen hozzáférhető, és további beállítási munkák nélkül felszerelhető vagy cserélhető.

Ennek a tervezési megoldásnak köszönhetően a mérőfej és a kábel is felszerelhető a csapágy felszerelése után. Ez nagymértékben kiküszöböli a szerelési munkák okozta károk kockázatát.

Jellemzők:
  • Az abszolút interfész kiküszöböli az ellenőrzőkör szükségességét
  • Az üreges tengely kialakításával a gép közepén szabad hely marad a további alkatrészek számára
  • Széles dinamika tartományú és nagypontosságú szabályzókörök
  • Kis kivitelezési méret
  • Egyszerűbb kivitelezés és a szerelés
  • Ellenálló a környezeti hatásokkal, kenőanyagokkal és hűtő kenőanyagokkal szemben
Felhasználások:
  • Szerszámgépek
  • Mérőműszerek
  • Csillagászat
  • Légtechnika
