Termékleírás

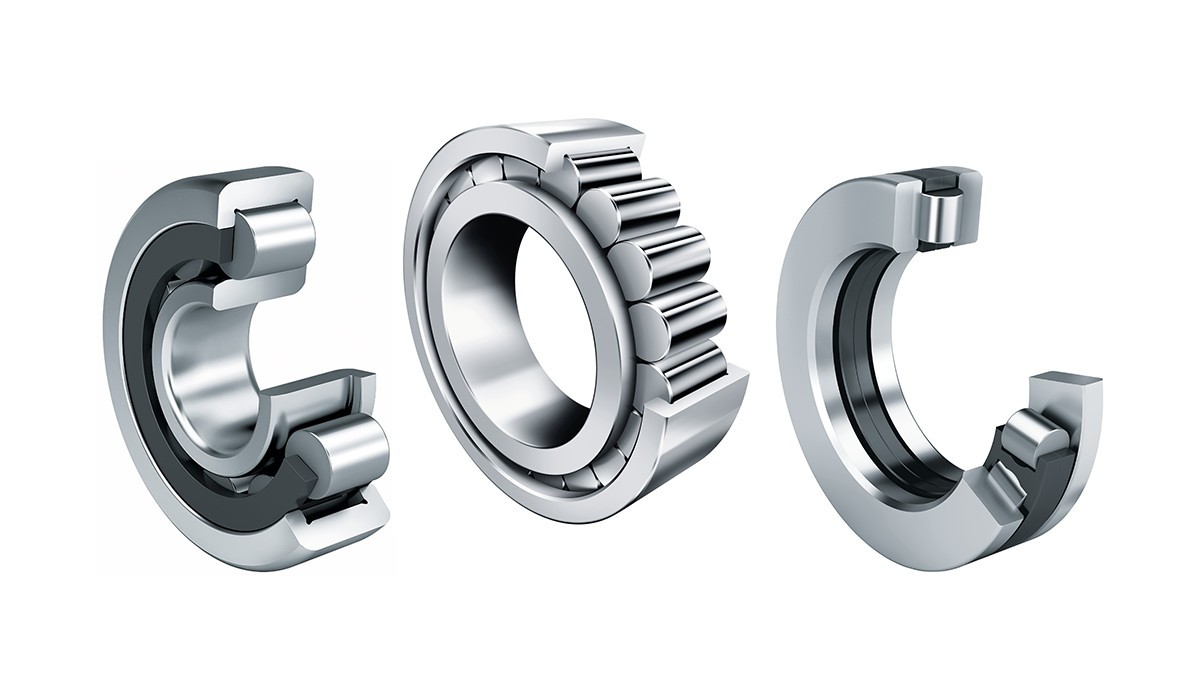

Az egysorú, kosaras hengergörgős csapágyak masszív külső és belső gyűrűkből és görgős kosarakból állnak. A külső gyűrűk mindkét oldala fix peremes vagy perem nélküli, a belső gyűrűknek egy vagy két fix peremük van, vagy perem nélküliek. A kosár megakadályozza, hogy a hengergörgők a gördüléskor egymáshoz érjenek. A hengergörgős csapágyak elérhetők kosárral vagy anélküli változatban

medias termékkatalógus

Optimalizált bordaérintkezés

A "klasszikus" hengergörgős csapágyakat rendkívül magas radiális terhelhetőség és merevség jellemzi A nagy radiális terhelés mellett a hengergörgős csapágyak az axiális terhelést is képesek felvenni, ha félig fix vagy fix csapágyváltozatként kerülnek alkalmazásra. A radiális terhelések a futópályákon, az axiális terhelések a gördülőelem végfelületein és peremén keresztül hatnak: Ez természetesen korlátozza az axiális terhelést. Pontosan ez az, amin a Schaeffler dolgozik!

Hengergörgős csapágyak optimalizált peremkapcsolattal

Termékvariánsok
Schaeffler gördülőcsapágyak és siklócsapágyak: Hengergörgős csapágyak kosárral

Hengergörgős csapágyak kosárral

A hengergörgős csapágyak nagyon merevek, radiálisan jól terhelhetők, és a kosaruknak köszönhetően a telegörgős kivitelekhez képest nagyobb fordulatszámokhoz alkalmasak. Az E utójelű csapágyaknak megerősített görgőkészletük van, és így maximális terhelésekhez vannak kialakítva.

A csapágyak szétszedhetők, ezért egyszerűbben szerelhetők ki és be. Ilyen módon mindkét csapágygyűrű fix illesztést kaphat. Az egysorú, kosaras hengergörgős csapágyak szabad csapágyként, félig fix és fix csapágyként szállíthatók.

X-life

Az X-life minőségű csapágyaknak kisebb az Ra érdességük, és a futópályáiknak jobb a formapontossága, mint a velük összehasonlítható, X-life nélküli kiviteleké. Ilyen módon azonos méretek mellett ezeknek a csapágyaknak nagyobb a terhelhetőségük, és hosszabb az élettartamuk. Bizonyos alkalmazásoknál így adott esetben kisebbre is méretezhető a csapágyazás.

Számos méret X-life kivitelben is kapható. Ezek a csapágyak a mérettáblázatokban meg vannak jelölve.

medias termékkatalógus
Interaktív termék-bemutató

Schaeffler gördülőcsapágyak és siklócsapágyak: Axiális hengergörgős csapágyak

Axiális hengergörgős csapágyak

Az axiális hengergörgős csapágyazások görgős kosarakból, valamint a fészektárcsából és tengelytárcsából állnak. A csapágyak keresztmetszetének magassági mérete kicsi, terhelhetőségük és merevségük nagy. Emiatt csak egy irányba ható axiális erőket képesek felvenni.

medias termékkatalógus

Schaeffler gördülőcsapágyak és siklócsapágyak: Kis súrlódású hengergörgős csapágyak

Kis súrlódású hengergörgős csapágyak

Az LSL és a ZSL kis súrlódású hengergörgős csapágyak egysorú, öntartó csapágyak, és a 23-as méretsorozatnak felelnek meg. A csapágyak masszív, kétperemes külső gyűrűkből és egyperemes belső gyűrűkből állnak. A belső gyűrű kivehető, aminek köszönhetően egyszerűbb a csapágy beszerelése. Tárcsás kosarak vagy közdarabok akadályozzák meg, hogy a hengergörgők a gördüléskor egymáshoz érjenek.

X-life

Az X-life minőségű csapágyaknak kisebb az Ra érdességük, és a futópályáiknak jobb a formapontossága, mint a velük összehasonlítható, X-life nélküli kiviteleké. Ilyen módon azonos méretek mellett ezeknek a csapágyaknak nagyobb a terhelhetőségük, és hosszabb az élettartamuk. Bizonyos alkalmazásoknál így adott esetben kisebbre is méretezhető a csapágyazás.

Számos méret X-life kivitelben is kapható. Ezek a csapágyak a mérettáblázatokban meg vannak jelölve.

medias termékkatalógus

Schaeffler gördülőcsapágyak és siklócsapágyak: Nagypontosságú hengergörgős csapágyak

Nagypontosságú hengergörgős csapágyak

Az ilyen kivitelű hengergörgős csapágyak szerszámgépekben használható, kétsorú precíziós csapágyak. Radiális irányban merev, nagyon pontos csapágyazásokat valósítanak meg, és elsősorban főorsók radiális megtámasztásához használják.

A csapágyak masszív, perem nélküli külső gyűrűkből, masszív, három peremmel ellátott belső gyűrűkből és masszív, sárgaréz kosaras hengergörgős koszorúkból állnak. A radiális csapágyhézag optimális beállításához a belső gyűrűben kúpos furat van, amelynek 1:12 a furatkúpossága. A hengergörgős csapágyak szétszedhetők, így egyszerűen szerelhetők be és ki. Ilyen módon mindkét csapágygyűrű fix illesztést kaphat.

medias termékkatalógus

Schaeffler gördülőcsapágyak és siklócsapágyak: Telegörgős hengergörgős csapágyak

Telegörgős hengergörgős csapágyak

A telegörgős hengergörgős csapágyak masszív külső és belső gyűrűkből és peremvezetett hengergörgőkből állnak. A maximálisan lehetséges számú hengertesteknek köszönhetően ezek a csapágyak radiálisan különösen jól terhelhetők, nagyon merevek, és főként helytakarékos konstrukciókhoz alkalmasak. A kinematikus viszonyaik miatt azonban nem érnek el olyan nagy fordulatszámokat, mint amilyenek a kosaras hengergörgős csapágyakkal elérhetők.

A telegörgős hengergörgős csapágyak szabad csapágyként, félig fix és fix csapágyként, továbbá egysorú és kétsorú kivitelben szállíthatók.

X-life

Az X-life minőségű csapágyaknak kisebb az Ra érdességük, és a futópályáiknak jobb a formapontossága, mint a velük összehasonlítható, X-life nélküli kiviteleké. Ilyen módon azonos méretek mellett ezeknek a csapágyaknak nagyobb a terhelhetőségük, és hosszabb az élettartamuk. Bizonyos alkalmazásoknál így adott esetben kisebbre is méretezhető a csapágyazás.

Számos méret X-life kivitelben is kapható. Ezek a csapágyak a mérettáblázatokban meg vannak jelölve.

medias termékkatalógus

Schaeffler gördülőcsapágyak és siklócsapágyak: Telegörgős hengergörgős csapágyak hornyos gyűrűkkel

Telegörgős hengergörgős csapágyak hornyos gyűrűkkel

A hornyos gyűrűjű hengergörgős csapágyak telegörgős, kétsorú egységek, amelyek masszív, peremes külső és belső gyűrűkből, peremvezetett hengergörgőkből és tömítőgyűrűkből állnak. A külső gyűrűkben hornyok vannak a biztosító gyűrűk számára. A belső gyűrűk axiálisan osztottak, 1 mm-rel szélesebbek, mint a belső gyűrűk, és egy behengerelt acélszalag tartja össze őket.

Fix csapágyak

A hornyos gyűrűjű hengergörgős csapágyak fix csapágyak. Ezek a nagy merevségű csapágyak a nagyon nagy radiális erők mellett axiális erőket is felvesznek mindkét irányból.

A telegörgős kivitelüknek köszönhetően maximális számú hengertestet tartalmaznak, és így maximális a dinamikus és statikus terhelési számuk. A kinematikus viszonyaik miatt azonban nem érnek el olyan nagy fordulatszámokat, mint amilyenek a kosaras hengergörgős csapágyakkal elérhetők.

Csapágyak kötéltárcsákhoz

A csapágygyűrűk a külső gyűrűben lévő hornyok segítségével axiális irányban egyszerűen rögzíthetők. Ezért ezek a csapágyak nagyon jól használhatók kötéltárcsák csapágyazásához.

medias termékkatalógus

X-life kivitel
Schaeffler X-life

X-life - a mérhető teljesítménynövelés védjegye

Ezeknél a csapágyaknál a pályák felületét és geometriai pontosságát optimalizálták. Mindez nagyobb teherbíróképességet és hosszabb élettartamot biztosít. Az X-life egy prémium márka, amely az INA és az FAG márkák különösen nagy teljesítményű termékekeit jelöli.

Ezeket hosszabb minősítési- és működési élettartam jellemzi. Az eredmény: magasabb dinamikus terhelési értékek, mint a szabványos termékek esetében. Az X-life csapágyak hosszabb élettartammal rendelkeznek, ha a terhelés és a kivitelezés változatlan marad. Kevesebb alkalommal szükséges karbantartást végezni.
