Optimális bordaérintkezésű hengergörgős csapágyak

Termékleírás

INA hengergörgős csapágyak + FAG hengergörgős csapágyak kosárral = Megoldások minden felhasználási területre

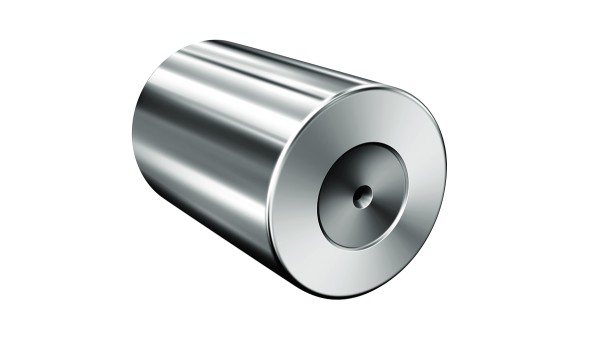

Nincs olyan, amin nem lehet javítani. / Nincs olyan, amit nem lehet továbbfejleszteni. Azért hoztuk létre a TB görgőt, hogy jelentősen növeljük a csapágy élettartamát axiális terhelés alatt. TB, azaz TorusBallig (tórusz alakú). A görgő végfelületeinek speciális görbülete lehetővé teszi, hogy a terheket egy jelentősen nagyobb felületen oszlassák el. Az ívelt görgős homlokfelület megnöveli az érintkezési felület méretét, és így jelentősen csökkenti az érintkezési nyomást.

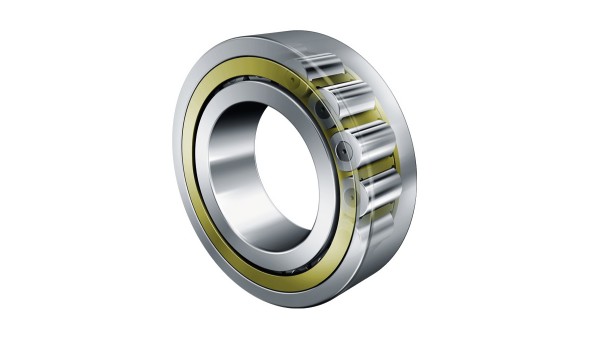

FAG hengergörgős csapágyak kosarakkal, új TB kivitelezésben
FAG hengergörgős csapágyak kosarakkal, új TB kivitelezésben

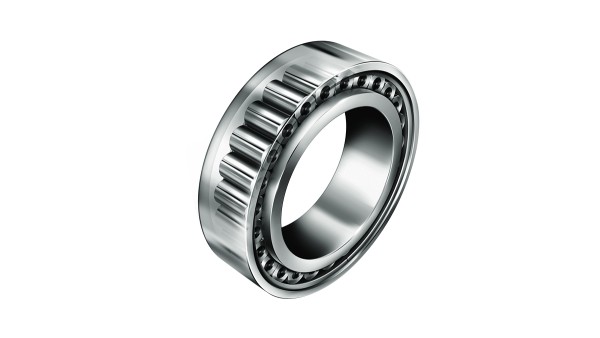

Optimális bordaérintkezésű INA hengergörgős csapágyak
Optimális bordaérintkezésű INA hengergörgős csapágyak
Előnyök

Új kialakítás és jobb érintkezés

A csökkentett felületi nyomás számos előnnyel jár:

  • A félig fix és fix csapágyak megengedett tengelyterhelése 1,5-szeresére nő a standard csapágyakhoz képest
  • A csapágy hőmérséklete alacsonyabb, mivel a súrlódási nyomaték axiális terhelés alatt legfeljebb 50%
  • Jelentősen kevesebb kopás a görgőkön axiális terhelés alatt, a kedvezőbb kenőanyagréteg-képződés miatt
  • Tengelyirányú terhelés esetén a csapágyak élettartama hosszabb

A toroid alakú hengergörgő nagy teljesítményt, új kivitelezési lehetőségeket és alacsonyabb üzemi és karbantartási költségeket tesz lehetővé.

Több teherbírás - kevesebb súrlódás: A TB kivitelezésű INA és FAG hengergörgős csapágyak növekvő axiális terhelés esetén sokkal nagyobb fordulatszámmal működtethetők, mint a standard csapágyak.

TB dizájn

FAG nagyméretű csapágyak kosarakkal, új TB kivitelezésben

Teljes mértékben átdolgoztuk a csapágyszerkezeteket minden TB sorozat esetében, így a TB-görgő előnyei valóban érvényesülni tudnak. Az FAG hengergörgős csapágyak kosárral, TB kivitelezésben elérhetők a jól bevált M1-es kosárral, mely gördülő elemekkel vagy az új, bordázott, egysoros MPAX kosárral van ellátva. Az új csapágyak méretei és tűrései megfelelnek a DIN 5412 követelményeknek.

A vásárlók haszna:

  • A megnövelt axiális terhelhetőség megkönnyíti az új csapágy-koncepciók és tervezői szabadság érvényre jutását (méretcsökkenés)
  • A csökkentett súrlódási nyomaték miatt hatékonyabb az energiafelhasználás
  • A csökkentett energiafelhasználás miatt kisebbek az üzemeltetési költségek
  • Növeli a teljesítményt, ám a költségeket nem
  • Nagyon nagy fordulatszámra alkalmas

Axiális terhelés a radiális terhelés 60%-áig

Akár 50%-kal kevesebb súrlódás axiális terhelés alatt

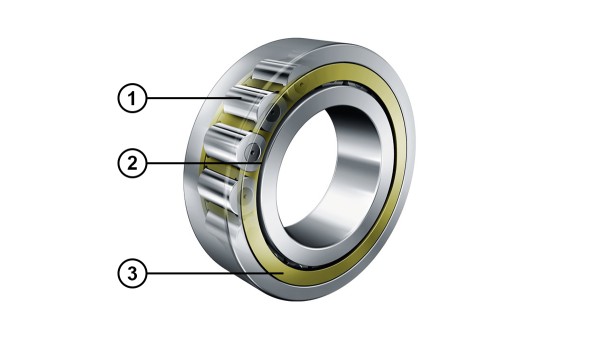

Optimális bordaérintkezésű hengergörgős csapágyak
(1) TB görgő (2) Optimális bordaérintkezés (3) Sárgaréz kosár
A következő sorozat már elérhető TB kivitelezésben:
Design
Sorozat
A furat kódja
Furatátmérő
N, NJ, NU, NUP
2E
48
240
N, NJ, NU, NUP
22E
44
220
N, NJ, NU, NUP
3E
34
170
N, NJ, NU, NUP
23E
34
170
N, NJ, NU, NUP
10
80
400
N, NJ, NU, NUP
19
600
600

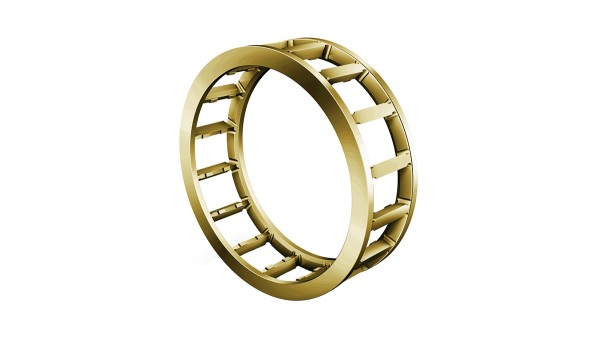

MPAX kosár

bordázott, egy darabos MPAX kosár

Az egy darabos MPAX tömör sárgaréz kosár az MPA és az MP1az FAG típusú kosarak továbbfejlesztése, amely szükség esetén helyettesítheti ezeket a típusokat. Nagyobb teherbírással rendelkezik a sokk terhelés és rezgés tekintetében, mint elődei, és különösen alkalmas a nagy terhelésekkel járó felhasználásokra.

MPAX tömör sárgaréz kosár
Az MPAX kosár előnyei:
  • Jelentősen nagyobb sugárirányú merevség
  • A fáradási jelek csak akkor fordulnak elő, ha nagy erők hatnak rá
  • Nagyobb teherbírás radiális centrifugális erők esetén
  • Kisebb a maximális feszültség, amely a zsáksarokban, sugárirányban fellép
Optimális bordaérintkezés

Az INA hengergörgős csapágyaink valódi sztárok, ha a teherbíró képességről és a merevségről van szó. Amit többnyire nem tudnak ezekről a termékekről: Felveszik a szokatlanul nagy axiális terheléseket - ez lehet a radiális terhelés akár 60 százaléka is. Ezek a csapágyak tengelyirányú terhelés alatt jelentősen hosszabb élettartamúak, és a görgők és a bordák közötti jobb érintkezésnek köszönhetően csökken a súrlódás is. Érdekes kombináció a méretcsökkenés és az energiahatékonyság növelése.

A vásárlók haszna:

  • A megnövelt axiális terhelhetőség megkönnyíti az új csapágy-koncepciók és tervezői szabadság érvényre jutását (méretcsökkenés)
  • A kisebb súrlódási nyomaték miatt hatékonyabb az energiafelhasználás
  • Kisebb üzemeltetési költségek a hatékonyabb energiafelhasználásnak köszönhetően
  • Nagy sugárirányú terhelésekhez alkalmazható

Axiális terhelés akár a radiális terhelés 60%-áig

Akár 50%-kal kevesebb súrlódás axiális terhelés alatt

INA hengergörgőscsapágyak optimális bordaérintkezéssel
(1) TB görgő (2) Optimális bordaérintkezés
A következő sorozat már elérhető TB kivitelezésben:
Design
Sorozat
A furat kódja
Furatátmérő
LSL 19
23
18
90
ZSL 19
23
18
90
SL 19
23
18
90
SL 18
18
92
140
SL 18
22
28
460
SL 18
28
600
600
SL 18
29
60
300
SL 18
30
36
180
SL 18
50
36
180
