Termékleírás

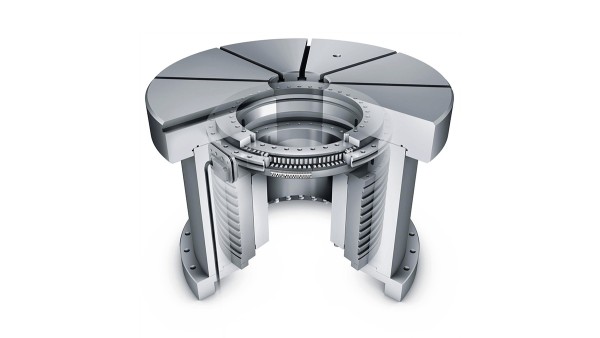

Schaeffler gördülőcsapágyak és siklócsapágyak: Körasztal csapágyak

Az axiális-radiális csapágyak kétirányú axiális csapágyak csavaros szereléshez radiális vezető csapágyakkal. Ezek a szerelésre kész, előkent, merev egységek nagy terhelésre alkalmasak kiváló pontosság mellett. Felveszik a sugárirányú erőket, a tengelyirányú erőket mindkét irányból, illetve a billenőnyomatékokat. A ZKLDF axiális ferde hatásvonalú golyóscsapágyak kis súrlódású, szerelésre kész, zsírozott csapágyegységek, melyek nagy pontossággal működnek nagy fordulatszámokon, nagy axiális és radiális terheléseknél, nagy igények esetén, illetve dönthető merevség esetén is. A szögmérőrendszerrel ellátott YRTM és YRTSM axiális-radiális csapágyak mechanikai értelemben megfelelnek az YRT és YRTS sorozatnak, ám kiegészítésként egy szögmérő rendszerrel vannak felszerelve.

medias termékkatalógus

Termékvariánsok
Schaeffler gördülőcsapágyak és siklócsapágyak: Axiális-radiális csapágyak / axiális-ferde hatásvonalú golyóscsapágyak

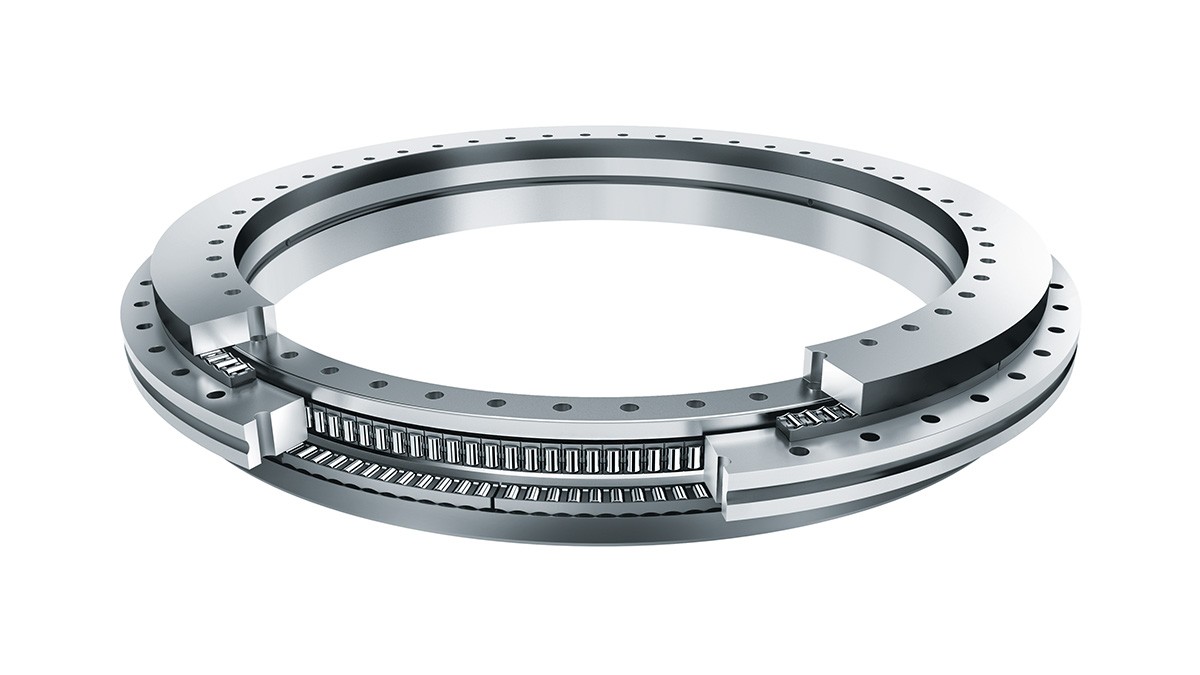

Axiális-radiális csapágyak / axiális-ferde hatásvonalú golyóscsapágyak

Az axiális-radiális csapágyak, valamint az axiális-ferde hatásvonalú golyóscsapágyak szerelésre kész precíziós csapágyak nagy pontosságot igénylő és kombinált terhelésű alkalmazásokhoz. Játékmentesen vesznek fel radiális és kétoldalú axiális erőket, valamint billenőnyomatékokat, ezért különösen olyan csapágyazásokhoz alkalmasak, ahol nagyok a futáspontossági követelmények, mint például körasztalok, síktárcsák, marófejek, befogók. A csapágygyűrűkben lévő rögzítőfuratok segítségével nagyon egyszerűen beszerelhetők. A csapágyakat a beszerelésük után radiális és axiális irányban elő kell feszíteni.

medias termékkatalógus

Schaeffler gördülőcsapágyak és siklócsapágyak: Axiális-radiális csapágyak integrált mérőrendszerrel

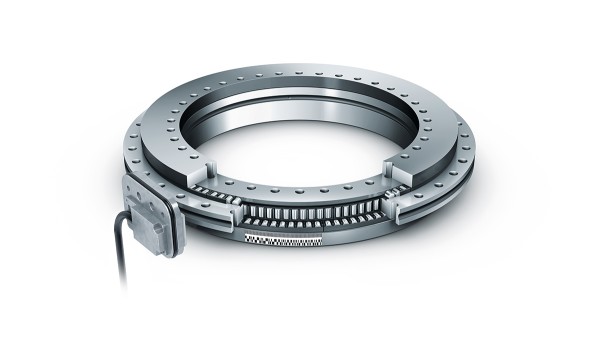

Axiális-radiális csapágyak integrált mérőrendszerrel

Az integrált mérőrendszerrel ellátott axiális-radiális csapágyak összetevői:

  • YRTM axiális-radiális csapágy méret-etalon és
  • MEKO/U elektronikai mérőrendszer. A elektronikai mérőrendszer két mérőfejet, egy behangoló betétekből álló készletet és egy kiértékelő elektronikát tartalmaz.

Az YRTM sorozatú csapágyak mechanikailag az YRT axiális csapágyaknak felelnek meg, de még egy mágneses méret-etalont is tartalmaznak. A mérőrendszer néhány szögmásodperces tartományban képes szögek érintésmentes és magnetorezisztív mérésére.

A szögmérő rendszer előnyei

A mérőrendszer

  • érintésmentesen, így kopásmentesen működik
  • billentéstől és helyzettől függetlenül mér
  • önmagát beállító elektronikája van
  • önmagát központozza
  • érzéketlen a kenőanyagokkal szemben
  • egyszerűen beszerelhető, a mérőfejek könnyen beigazíthatók
  • nincs szükség a csapágyak és külön a mérőrendszer beállítására
  • nem igényel további alkatrészeket
    • a méret-etalon és a mérőfejek a csapágyakba és a csatlakozó konstrukcióba vannak integrálva
    • a megtakarított hely a gép megmunkálási tereként használható ki
  • nem okoz problémát a tápvezetékeivel. A vezetékek a csatlakozó konstrukción belül, közvetlenül a nagy csapágyfuraton keresztül vezethetők.
  • a kompakt, helytakarékos és integratív kivitelének köszönhetően alkatrészek, beszerelési hely és költség takarítható meg.

medias termékkatalógus
