Bearinx-online főorsószámítás
Nagy teljesítményű INA/FAG számítószoftver – most már az interneten is elérhető ügyfeleink számára
Ez a szolgáltatás a Schaeffler közvetlen ügyfelei és a Schaeffler értékesítési partnerei számára készült.
A piacon ma található számítási eszközök többnyire erősen leegyszerűsített számításokat végeznek. A csapágyakat inkább merevnek és különállónak tekintik, semmint egy rugalmas eszköznek, melynek meg van a pontos helye a tengelyrendszerben. A gördülő elemek kapcsolódásának rugalmas viselkedéséből vagy a tengelyelhajlásból eredő csapágyelmozdulás és -terhelés jellemzőit nem veszik figyelembe. A csapágyak belső tehereloszlását – ami pedig mérvadó a fáradási élettartamuknál – többnyire szintén csak becslésre épülő eljárásokkal állapítják meg.
A Bearinx-online most lehetővé teszi, hogy meghatározza a tengelyelhajlásának és a gördülő elemek rugalmasságának hatását a csapágyak esetében. A csapágyban lévő belső terhelés eloszlása esetén figyelembe kell venni a gördülő elemek és a futópálya adatait is. A működési csapágyhézag meghatározása érdekében a beviteli varázslóval megadható a gyűrűk és a kosár hőmérséklete, tűrése és érdessége. Ezenkívül kiszámítható a működési ponton a merevség is.
A Bearinx-online segítséget nyújt a beágyazott csapágytartókkal rendelkező egyes tengelyrendszerek számításaival kapcsolatban.
Egy úgynevezett orsó-varázsló ad további segítséget a főorsó csapágyrészeinek modellezéséhez. A felhasználó rendelkezésére áll egy különálló, a különböző eredményeket tároló felület. Ezen elérhetők a csapágyban a felületi nyomásértékek, a kinematikai tulajdonságok és a kenőzsír élettartamhoz kapcsolódó speciális tervezési kritériumok. A dinamikus szimuláció ezen kívül lehetőséget nyújt a sajátfrekvenciák, a sajátrezgési módusok és a kritikus fordulatszám kiszámítására. Segítségével készíthető továbbá a Campbell diagram is, melyet a működési tartomány rezonancia pontjainak meghatározásához alkalmaznak. A dinamikus szimuláció eredményei felhasználóbarát 3D nézetben érhetőek el.

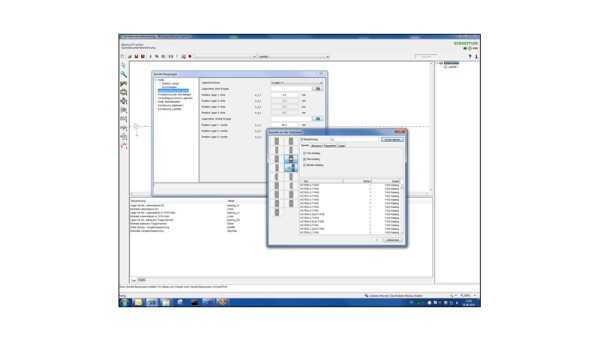

Felhasználóbarát felület
A Bearinx-online ugyanazt a számítási modellt és algoritmust alkalmazza, mint a Bearinx teljes verziója, mindkét program alapja ugyanaz a forráskód.
A Java-támogatott felhasználói felület segíti Önt az adatbevitelben. Ezen túlmenően a modell grafikus ábrázolásával, valamint szerkezeti felépítésének rajzával kétféle áttekintési lehetőséget kínál a bevitt adatok ellenőrzésére is.
A Schaeffler katalógusban megtalálható csapágyak és csapágyadatok rendelkezésre állnak az integrált adatbázisban, és alkalmazhatók a modellezéshez. A számítások a Schaeffler nagy teljesítményű szerverén futnak.
Tanácsadó mérnökeink segítik Önt
A Bearinx-onlineban létrehozott számítási fájlok kompatibilisek a Bearinx teljes verziójával. Ez annyit jelent, hogy a számítási adatok egyszerűen átvihetők a másik felületre, így gyorsabb és könnyebb a kommunikáció a mérnökeinkkel, és így elkerülhető a dupla munkavégzés is.

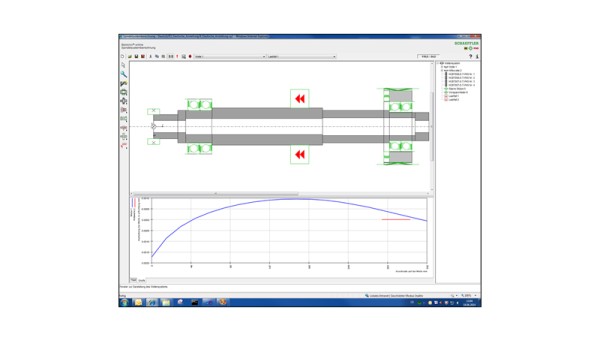

A HTML formátumban elkészített, áttekinthető dokumentáció segíti a tervvázlatok elemzését, csakúgy, mint a tengelyreakciók, illetve a csapágyak belső terhelés-eloszlásának grafikus ábrázolása, illetve a gördülőcsapágyakhoz rendelkezésre álló Hertz nyomásgörbék.
A súgórendszer és az online tanulóprogram segít a Bearinx-online Lineáris számítás lehetőségeinek maximális kihasználásában.
A Bearinx-online az ISO TS 16281 (angol) vagy a DIN 26281 (német) szerinti módosított referencia csapágyélettartam számítást a legmagasabb műszaki színvonalon nyújtja.
Még intenzívebb együttműködésre törekszünk partnereinkkel
A Bearinx-online fejlesztésének nem célja, hogy a Schaeffler ily módon kiváltsa az ügyfeleinek nyújtott tanácsadást és számítási szolgáltatást. Éppen ellenkezőleg - szorosabb együttműködést szeretnénk elérni, mint valaha. Az a cél, hogy a csapágyaknak már a tervezés korai fázisában történő, előzetesen is helyes kiválasztása révén a fejlesztésre fordított idő az Ön vállalatán belül lecsökkenjen.
Használati szerződés és megállapodás
Amikor a Bearinx-online Orsószámítás hozzáféréséhez jóváhagyást kér, akkor belső döntéshozatali eljárást kezdeményez, amely, ha sikerrel zárul, akkor szerződési ajánlatot fog kapni.
A szerződés aláírását követően létrehozzuk hozzáférését, és meghívjuk Önt a Schaeffler Akadémia kétnapos tréningjére Herzogenaurachba. Ezt már csupán egy végleges engedély követi.
A Bearinx-online főorsó számítási modulja tartalmazza a Bearinx-online Tengelyszámítás programhoz való hozzáférést is.
Díjak
A Bearinx-online főorsó számítási modellhez való internetes hozzáférés, illetve a kétnapos tréning a következő egyszeri költségekkel jár:
- 1 résztvevő 2000 €
- 2 résztvevő 3600 €
- 3 résztvevő 4800 €
- 4 résztvevő 5600 €
- Minden további résztvevő +400 €
Nincs licensz- vagy használati díj.
Az ügyfelek által használt verzióra vonatkozó korlátozások
A Bearinx-online Orsószámítás a termékek kizárólag ideiglenes tervezésére szolgál. A termékek végleges megtervezéséhez, és kiválasztásához segítséget kell kérni a Schaeffler mérnökeitől.
